오토캐드 (AutoCAD)에서 동적 입력 기능 켜기/끄기(DynMode)

AutoCAD를 사용하다 보면 마우스를 따라다니는 동적입력 창(명령어, 좌표, 각도, 치수 등)이 있습니다.

초보자 또는 오래된 사용자라면, 약간 불편할 수 있는데, 이 동적입력 창을 끄고, 켤 수 있습니다.

(동적 입력 창 화면)

동적 입력 기능을 (위의 이미지 - 동적 입력 창 화면) 켜거나 끕니다.

(동적 입력창 아이콘 - Dynmode)

모든 기능이 켜진 경우 표시되는 내용은 컨텍스트에 따라 결정됩니다.

DYNMODE가 음수 값으로 설정된 경우에는 동적 입력 기능은 꺼져 있지만 설정은 저장됩니다.

동적 프롬프트가 켜져 있는 경우(DYNPROMPT가 1로 설정됨) DYNMODE를 1, 2 또는 3으로 설정하면 입력이 표시됩니다.

치수 입력이 켜진 상태에서(DYNMODE가 2 또는 3), 쉼표 또는 꺾쇠 괄호(<)를 입력하거나 다수의 그립 점을 선택하면 프로그램이 포인터 입력으로 전환됩니다.

DYNMODE가 1, 2 또는 3으로 설정된 경우 임시 재지정 키인 F12 키를 누르고 있으면 모든 기능을 임시로 끌 수 있습니다.

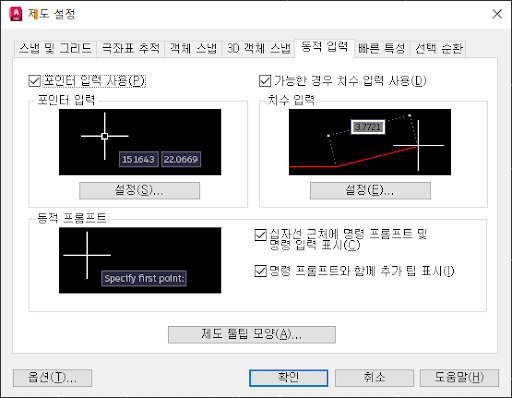

포인터 입력, 치수 입력, 동적 프롬프트 및 제도 툴팁의 모양을 조정합니다.

포인터 입력 사용 체크박스를 끄면 동적 입력 포인트가 꺼집니다.

포인터 입력 사용이 켜져 있을 때, 사용할 수 있는 치수 입력사용과 동적 프롬프트, 툴팁 모양을 사용자에 따라 옵션으로 선택하여 사용할 수 있습니다.

옵션

포인터 입력 사용

포인터 입력을 켭니다.
포인터 입력 및 치수 입력을 모두 설정하면 사용 가능한 경우 포인터 입력 대신 치수 입력이 사용됩니다. (DYNMODE 시스템 변수)

포인터 입력

커서 근처의 툴팁에 십자선의 위치를 좌표 값으로 표시합니다.
점을 입력하라는 명령 프롬프트가 나타나는 경우, 명령 창 대신 툴팁에 좌표 값을 입력할 수 있습니다.

치수 입력 사용

치수 입력을 설정합니다. 두 번째 점을 지정하라는 메시지가 나타나는 일부 명령에는 치수 입력을 사용할 수 없습니다. (DYNMODE 시스템 변수)

두 번째 점 또는 거리를 입력하라는 명령 프롬프트가 나타날 때 치수와 함께 거리 값과 각도 값의 툴팁을 표시합니다. 커서를 움직이면 치수 툴팁의 값이 변경됩니다. 명령행 대신 툴팁에 값을 입력할 수 있습니다.

동적 프롬프트

명령을 완료하기 위해 필요한 경우 커서 근처에 프롬프트를 표시합니다. 명령행 대신 툴팁에 값을 입력할 수 있습니다.

십자선 근처에 명령 프롬프트 및 명령 입력 표시

동적 입력 툴팁에 프롬프트를 표시합니다. (DYNPROMPT 시스템 변수)

명령 프롬프트와 함께 추가 팁 표시

Shift 및 Ctrl을 사용하여 그립을 처리하는 팁을 표시할지 여부를 조정합니다.
(DYNINFOTIPS 시스템 변수)

제도 툴팁 모양

툴팁 모양 대화상자를 표시합니다.
제도 툴팁 모양(A)를 선택하여, 위의 이미지와 같은 옵션 및 값을 조절하여 원하는 스타일로 변경하여 사용할 수 있습니다.
