오토캐드(AutoCAD) 레이어(Layer)
이제는 정리하여 유틸을 이용하지말고, AutoCAD 고유 명령을 이용하여 보다 편한 업무를 하시길 바랍니다.
AutoCAD 도움말에 있는 내용을 복사하였습니다.
▣ 레이어(Layer) 명령 - Layer명령
LAYER - 도면층 및 도면층 특성 관리
LAYERCLOSE - 도면층 특성 관리자 닫기
LAYCUR - 선택한 객체의 도면층을 현재 도면층으로 변경합니다.
LAYDEL - 도면층의 모든 객체를 삭제하고 도면층을 소거합니다.
LAYERP - 도면층 설정값에 대해 최근에 변경된 사항을 취소합니다.
LAYERPMODE - 도면층 설정에 대해 변경된 사항에 대한 추적을 켜거나 끕니다.
LAYERSTATE - 명명된 도면층 상태를 저장, 복원 및 관리합니다.
LAYFRZ - 선택한 객체의 도면층을 동결합니다.
LAYISO - 선택한 객체의 도면층을 제외한 모든 도면층을 숨기거나 잠급니다.
LAYLCK - 선택한 객체의 도면층을 잠급니다.
LAYMCH - 선택한 객체의 도면층을 대상 도면층에 맞게 변경합니다.
LAYMCUR - 선택한 객체의 도면층을 현재 도면층으로 설정합니다.
LAYMRG - 이전 도면층을 도면에서 제거하고 선택한 도면층을 대상 도면층에 결합합니다.
LAYOFF - 선택한 객체의 도면층을 끕니다.
LAYON - 도면의 모든 도면층을 켭니다.
LAYTHW - 도면의 모든 도면층을 동결해제합니다.
LAYTRANS - 도면의 도면층을 사용자가 지정한 도면층 표준으로 변경합니다.
LAYULK - 선택한 객체의 도면층을 잠금해제합니다.
LAYUNISO - LAYISO 명령으로 숨기거나 잠근 모든 도면층을 복원합니다.
LAYVPI - 현재 뷰포트를 제외한 모든 배치 뷰포트에서 선택한 도면층을 동결합니다.
LAYWALK -선택한 도면층의 객체를 표시하고 다른 모든 도면층의 객체는 숨깁니다.
▣ 레이어을 간단히 알아보겠습니다.
레이어(Layer)는 도면층를 관리하는 명령입니다.

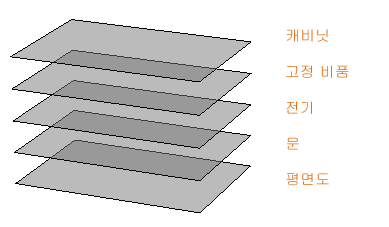

레이어는 투명한 필름들이 모인 집합체라 생각하시면 쉽게 이해할 수 있습니다.
투명한 필름을 생성할 수 있고, 삭제할 수 있으며, 그려지는 색상, 라인타입, 출력유무 등을 관리할 수 있습니다.
또한, 각각의 필름(레이어)에 그림을 그리는 것 처럼, 객체를 그리고, 편집하고, 숨길 수도 있고, 동결 시킬 수도 있습니다.
명령: Layer 또는 LA 로 입력하여 사용합니다.
- 각 기능들은 Layer 대화상자에서 버튼 기능으로 각각 사용할 수 있습니다.
명령: -LAYER 은 Text Screen상에서 직접입력하여, 각 옵션을 선택하여 사용할 수 있습니다.
현재 도면층: "0"
옵션 입력 [?/만들기(M)/설정(S)/새로 만들기(N)/이름바꾸기(R)/켜기(ON)/끄기(OFF)/색상(C)/선종류(L)/선가중치(LW)/투명도(TR)/재료(MAT)/플롯(P)/동결(F)/동결해제(T)/잠금(LO)/잠금해제(U)/상태(A)/설명(D)/조정(E)/외부 참조(X)]:
- 레이어 삭제 안될 경우
삭제할 레이어를 선택하고 삭제할 때, 안되는 경우가 있습니다.
1. 현재 사용하고 있는 레이어(Layer)는 삭제가 불가능합니다.
2. 현재 레이어(Layer)가 아니고 삭제가 안되는 경우는 해당 레이어에 객체가 그려져 존재하기 때문에 삭제 후 레이어를 삭제해야 합니다.
- 레이어(Layer) 생성하기

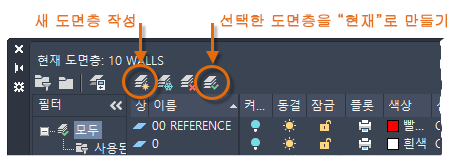

새 도면층 작성 버튼을 이용하거나 -Layer를 이용하여 New를 선택하여 레이어를 만듭니다.
새로 만든 도면층을 선택하여 켜기, 동결, 잠금, 색상 등을 사용하고자 하는 스타일로 변경합니다.
- 현재 레이어를 변경하기
사용할 레이어를 대화상자에서 더블클릭하거나, 현재로 설정 버튼을 눌러 사용합니다.
- 레이어(Layer) 도면층 설정
다음은 도면층 특성 관리자에서 가장 일반적으로 사용되는 도면층 설정입니다. 설정을 켜거나 끄려면 해당 아이콘을 클릭합니다.
- 도면층 끄기. 작동하는 동안 도면의 시각적 복잡성을 줄이기 위해 도면층을 끌 수 있습니다.
- 도면층 동결. 한동안 액세스할 필요가 없는 도면층은 동결합니다. 도면층 동결은 도면층 끄기와 유사하지만 매우 큰 도면에서 향상된 성능을 제공합니다.
- 도면층 잠금. 도면층의 객체를 실수로 변경하는 것을 방지하려는 경우 해당 도면층을 잠급니다. 또한 잠긴 도면층의 객체는 흐리게 표시되므로, 도면의 시각적 복잡성이 줄면서 객체를 여전히 희미하게 볼 수 있습니다.

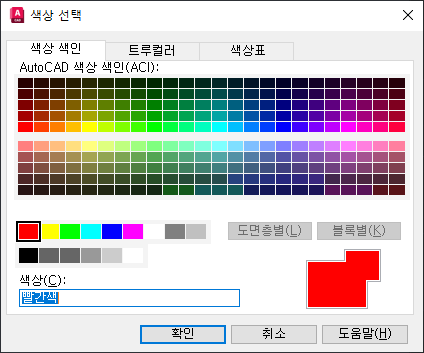

- 기본 특성 설정. 각 도면층에 대한 기본 특성을 설정합니다(색상, 선종류, 선가중치 및 투명도 포함). 이러한 특성을 재지정하지 않는 한, 작성하는 새 객체에서는 이러한 특성을 사용합니다. 도면층 특성 재지정은 이 항목 후반부에 설명되어 있습니다.
- 레이어에 도면 작성하기
1. 레이어를 현재 Layer로 변경 후 도면작업을 (객체생성) 합니다.
레이어의 색상과 LineType 등으로 설정할 수 있지만, 각 객체의 속성(색상, LineType 등)을 그려질 수 있습니다.
ByLayer를 기준으로 하시면, 최종 결과에서 Layer (레이어)명령에서 각각의 속성들을 변경할 수 있습니다.
2. 객체를 생성 후 선택한 객체들을 레이어(Layer)를 선택해서 이동할 수 있습니다.
3. 리본메뉴의 도면층 컨트롤과 속성팔래트에서 선택하여 변경할 수 있습니다.
